產品特點

半導體視覺檢測系統主要應用于半導體測試分選打標編帶一體機設備，運用高速工業相機、特制光學模組獲取優質穩定的圖像數據，針對半導體器件的定位方向、尺寸測量、外觀缺陷等項目進行實時、高效、穩定的檢測判斷。

適用范圍

適用于SOT、SOD、SOP、QFN、DFN等各類半導體封裝器件。

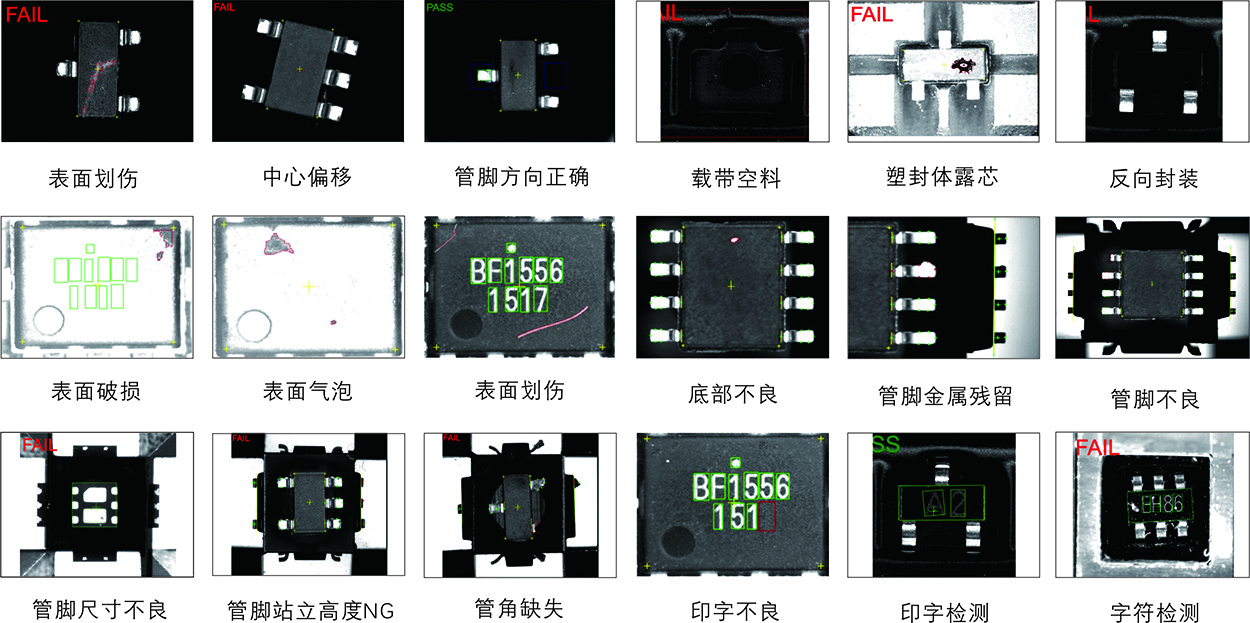

檢測項目

方向定位：捕捉產品的方向特征，對實時產品的測試方向進行檢測定位；

字符檢測：運用OCR和OCV技術對產品表面的標記字符進行識別和檢測，判定字符有無，內容、偏移、重印、漏印、錯印、缺損等不良項目;

表面檢測：判定產品塑封體表面破損、劃傷、孔洞、氣泡、裂紋、漏芯，產品引腳污漬、漏銅等不良項目；

尺寸測量：運用2D、3D特制光學棱鏡模組檢測產品塑封體長寬尺寸、引腳長寬尺寸、引腳站立高度、引腳間距等數據.

硬件組成

底部視覺檢測工位；
鐳射視覺檢測工位；
3D視覺檢測工位；
編帶視覺檢測工位；
注：以上檢測工位可根據機型及客戶需求進行選配

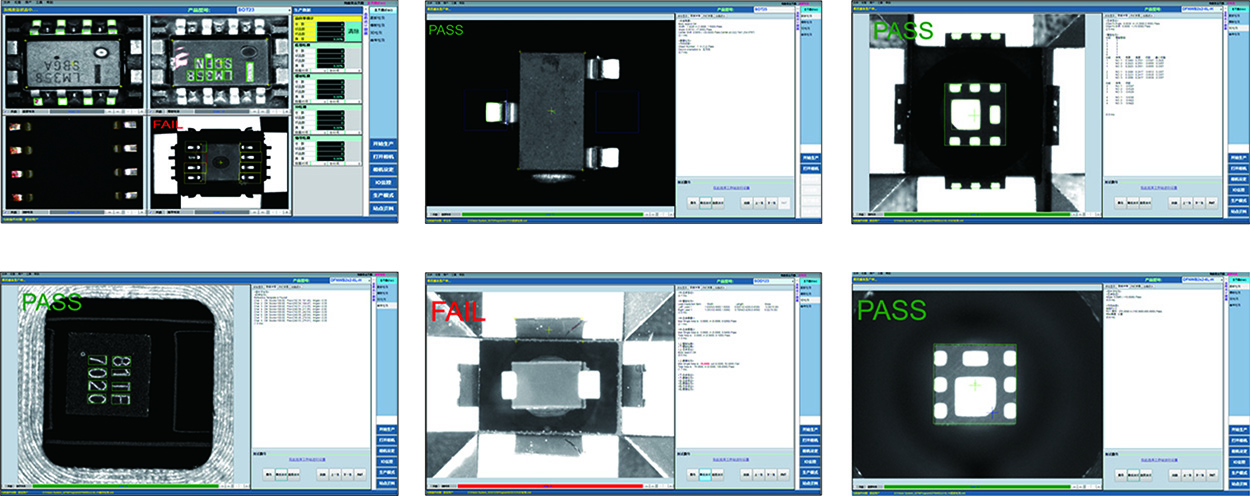

半導體視覺檢測系統

視覺工位

• 底部視覺檢測工位；
• 鐳射視覺檢測工位；
• 3D視覺檢測工位；
• 編帶視覺檢測工位。
