產品特點

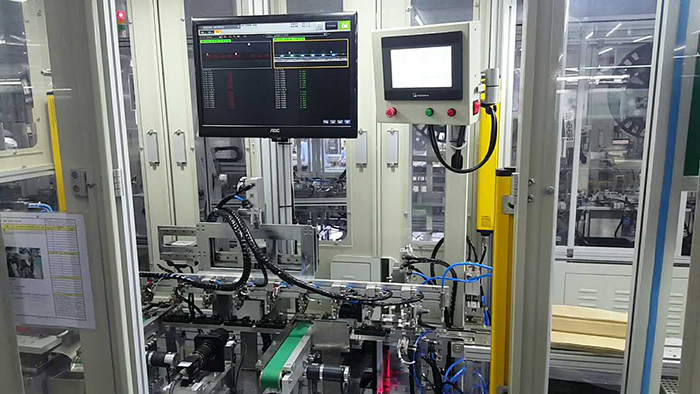

運用機器視覺檢測技術，配合半自動或全自動 連接器包裝設備，單工位或多工位實現對連接器產品的平整度、正位度、PIN角間距、彈點間距等項目的尺寸測量。從而代替人工手動量測篩選產品好壞的目的.

適用范圍

適用USB、FPC、HDMI、DDR、LVDS等于各類連接器檢測。

硬件組成

200/500/1200萬工業黑白面陣相機；
CCTV或遠心鏡頭；
工業LED高亮光源；
高亮光源控制器；
工業電腦。

系統功能

PIN間距檢測、正位度檢測、平整度檢測、彈片檢測、接地片檢測。報表統計、圖像存儲、數據回測等。

連接器視覺軟件

產品優勢

可兼容大部分常用連接器產品，系統穩定、檢測精準，平面度量測精度可達0.01mm,正位度量測精度可達0.01mm,重復測量誤差0.005mm；結合報表統計功能，產品追溯功能，降低生產成本，提高生產效率.
